多种规格汽水分离器可供各位随意选择

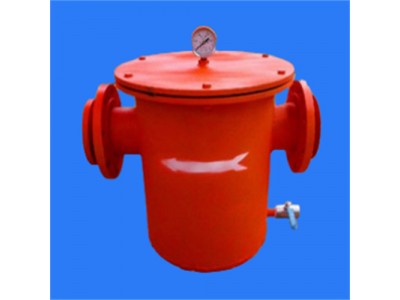

一、结构

BDQS-A型汽水分离器又称汽水分离过滤器，主要由：进口、筒体、滤芯连接件、滤芯、密封圈、阀门连接件、出管、排水口、压力表等组成。



二、工作原理

由于汽体和液体的密度不同，液体在气体一起流动时，如果需要通过丝网，就象过筛一样，气体通过了，而液体被拦截而留在丝网上，同时受到重力的作用，气体仍然朝着原来的方向流动，液体流至分离器底部，也就是说液体与气体在重力场中有分离的倾向，向下的液体附着在壁面上汇集在一起通过排放管排出。常见的过滤方式有旋风，还有直排，直挡，过滤网，填料。

优点：

1、设计简单

2、设备制作简单、安装方便

3、阻力小

4、体积小



三、适用范围

汽水分离器适用矿井压风管道汽、水、杂质分离、去除蒸汽和压缩空气系统中夹带的液滴，分离气体中的固体颗粒、各种气体的气液分离。有效分离压风管道内的水分、杂质，净化气体。 与压风自救装置配合使用，有效提供更纯净的压风，提高井下其它压风风动工具的使用寿命。



四、基本参数

产品上安装有压力表，可实时了解管道内的压力。

设计压力： 1.0Mpa （可按用户需求设计）

压力损失：≤0.002 Mpa

分离效率： 99%

接口尺寸： DN15～350

接口形式：法兰 PN1.0、PN1.6、PN2.5等（按用户需求设计）
