点击图片查看原图

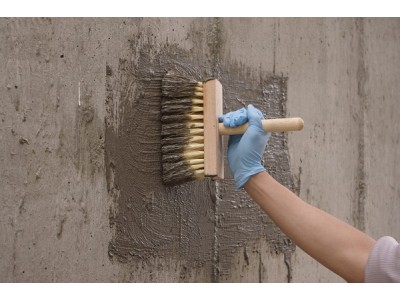

一、常见问题：基层处理与施工工艺的双重挑战
1. 基层缺陷引发粘结失效
基层未彻底清洁是涂层脱落的主因。某工程调查显示，47.5%的防水缺陷源于基层浮灰、油污未清除，导致涂料与混凝土界面形成“隔离层”。此外，干燥基层直接涂刷会引发“脱水性剥离”——混凝土毛细孔因缺水无法吸收涂料活性成分，导致涂层与基面剥离。
2. 配比失控导致性能衰减
浆料配制是另一关键风险点。某项目因水粉比超标，导致涂层碱脱壳，抗压强度下降40%。凯顿国际实验室测试表明，水粉比每增加0.1，结晶体生成量减少25%，防水寿命缩短3-5年。
3. 养护缺失加速涂层劣化
养护不足是行业通病。未养护涂层在72小时内失水率可达30%，导致结晶体发育不全。某地铁维修项目因养护中断，涂层抗渗压力从1.2MPa骤降至0.3MPa，被迫返工。
二、凯顿国际的解决方案：技术+工艺的双重保障
1. 基层处理：从“被动清洁”到“主动修复”
凯顿国际提出“五步基层处理法”：
高压冲洗：使用35MPa高压水枪清除浮灰，确保基面粗糙度达0.5-1.0mm；
油污剥离：对重油污区域涂刷凯顿专用界面剂，化学分解有机物；
裂缝修补：采用Krystol Plug™快干水泥封堵0.5mm以上裂缝，2分钟内止水；
湿润控制：施工前喷水使基面含水率达8%-12%，避免“敞水状态”；
pH值调节：对酸性基面涂刷中和剂，确保pH值在7-9之间。
2. 配比控制：从“经验估算”到“精准计量”
凯顿国际推行“双控配比体系”：
电子计量：使用精度0.1kg的电子秤称量粉料，避免人工误差；
机械搅拌：采用强制式搅拌机，按水粉比1:3（质量比）搅拌5分钟，确保浆料均匀性；
时效管理：浆料需在20分钟内用完，禁止二次加水或粉料。
3. 养护工艺：从“自然干燥”到“智能控湿”
凯顿国际开发“三阶段养护法”：
初凝期：涂层指触变硬后，立即用雾状水喷洒，保持表面湿润；
结晶期：前24小时每2小时喷水一次，促进结晶体生长；
固化期：后48小时每天喷水3次，确保结晶体完全发育。
三、工程实证：从“问题频发”到“长效防水”
在三峡大坝维修项目中，凯顿国际采用Krystol®技术处理10万平方米混凝土表面：
基层处理：高压冲洗清除98%的浮灰，裂缝修补合格率达100%；
配比控制：电子计量使水粉比误差控制在±2%以内；
养护效果：涂层抗渗压力达1.5MPa，超过国标要求250%；
长期性能：10年跟踪显示，涂层无起壳、渗漏，结晶体厚度仍以0.1mm/年速度增长。
四、行业趋势：从“被动维修”到“主动防护”
凯顿国际的技术创新正推动行业转型：
自修复能力：Krystol®技术可自动修复0.5mm裂缝，减少70%的维护成本；
耐久性提升：结晶体与混凝土同寿命，设计使用年限达50年；
环保优势：产品通过NSF/ANSI 61饮用水安全认证，无毒无味，符合绿色建筑标准。
结语：水泥基渗透结晶防水涂料的质量控制，需从基层处理、配比控制到养护工艺形成闭环管理。凯顿国际通过Krystol®技术及标准化施工体系，不仅解决了行业痛点，更重新定义了混凝土防水的性能标准。在基础设施耐久性需求日益增长的今天，这种“主动防护”理念将成为未来防水工程的主流方向。
原文链接：http://www.yzyx.net/chanpin/show-113272.html，转载和复制请保留此链接。
以上就是关于水泥基渗透结晶防水涂料常见问题与凯顿国际的解决方案全部的内容，关注我们，带您了解更多相关内容。
以上就是关于水泥基渗透结晶防水涂料常见问题与凯顿国际的解决方案全部的内容，关注我们，带您了解更多相关内容。
