ZKC127(A)矿用司控道岔装置 提高运输效率 全自动扳道器

销售咨询：张经理18005472891

煤安证号：MHD200008

概述

ZKC127(A)矿用司控道岔装置主要用于煤矿井下大巷道岔的自动控制，取代人工搬道岔。该自动控制装置是由电机车司机用发送器（或按钮）控制道岔位置，道岔上方有岔位显示器，显示道岔位置。该装置结构简单、工作可靠、维修方便，有效的改善了工作条件，提高了运输效率。

功能特点

□单片机集成控制系统：当控制器接收到发送器（或按钮）信号后，可控制执行机构（气缸或液压缸）动作，搬动道岔，当道岔到位时，显示器显示道岔位置。

□显示功能：显示器能正确显示道岔当前位置

□提示功能：当道岔两边都不到位时，显示器不显示道岔位置

□发送器遥控距离：0～50m（无遮挡）、遥控角度：0°～300°

□道岔动作灵敏度高。动作时间：≤3s

装置组成

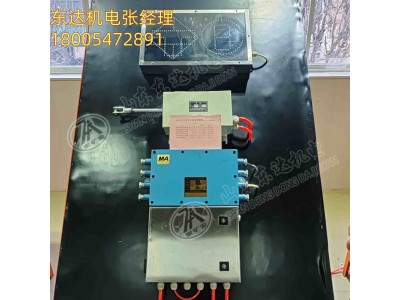

司控道岔装置用控制器ZKC127-K(A、司控道岔装置用显示器ZKC-12X(A)、司控道岔装置用发送器ZKC-12F、矿用本安型位置传感器GUC15

主要技术参数

ZKC127-K(A)司控道岔装置用控制器

□额定工作电压：AC127V、电流：200mA□本安参数：U0：DC12.2V,I0:950mA

ZKC-12X(A)司控道岔装置用显示器

□额定工作电压：DC12V□有效显示距离：≤20m

ZKC-12F司控道岔装置用发送器

□额定工作电压：DC12V□额定工作电流：≤60mA□发射有效距离：≤50m

GUC15矿用本安型位置传感器

□额定工作电压：DC12V□接点容量：DC12V/1A□动作距离：≤15mm
